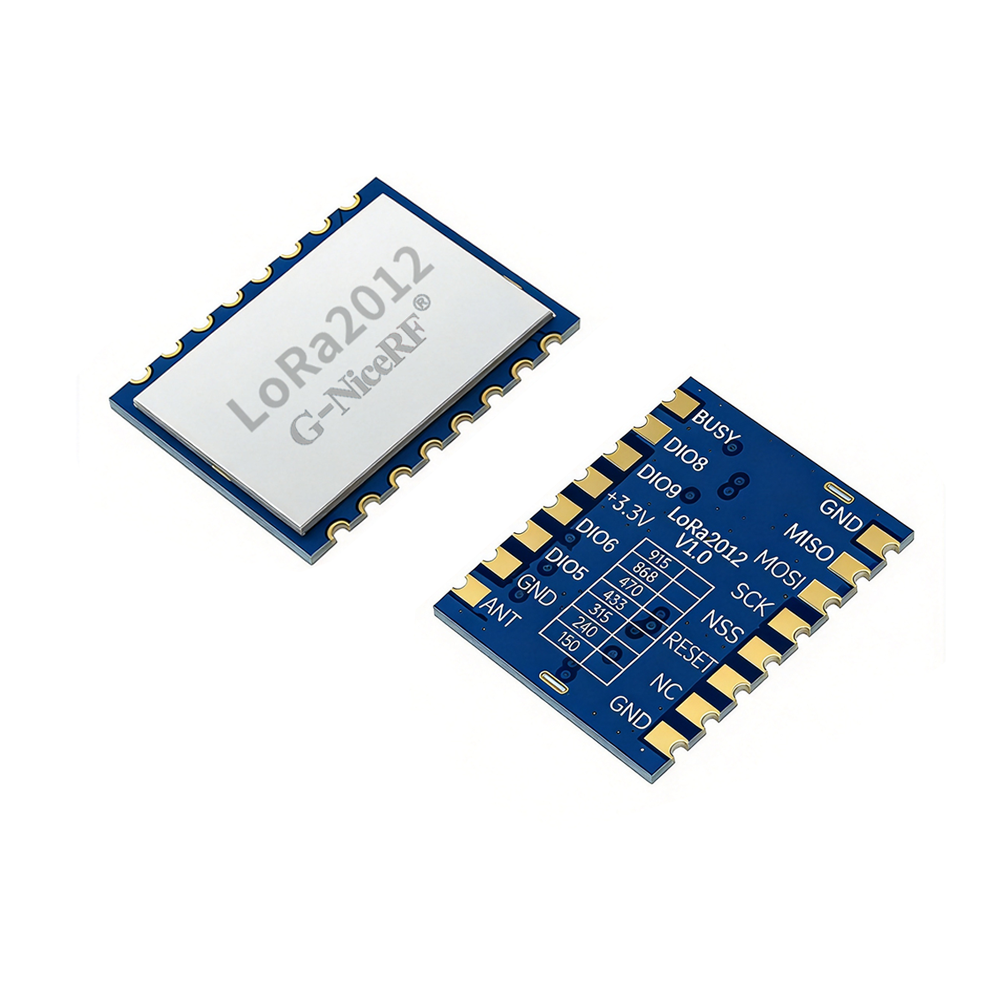

LoRa2012 LoRa無線通信模塊正面，帶金屬屏蔽罩和G-NiceRF標識

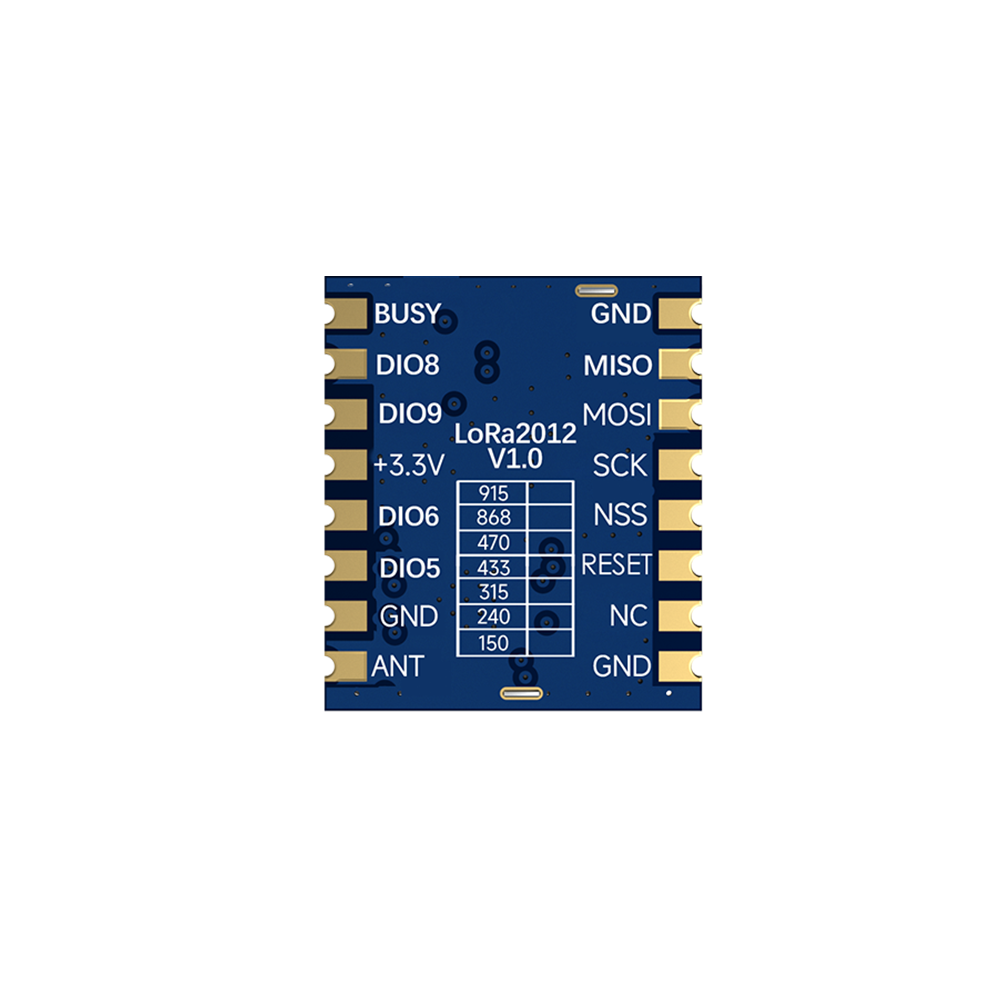

LoRa2012 LoRa無線通信模塊背面，展示MISO、MOSI、SCK、NSS、ANT等引腳標識

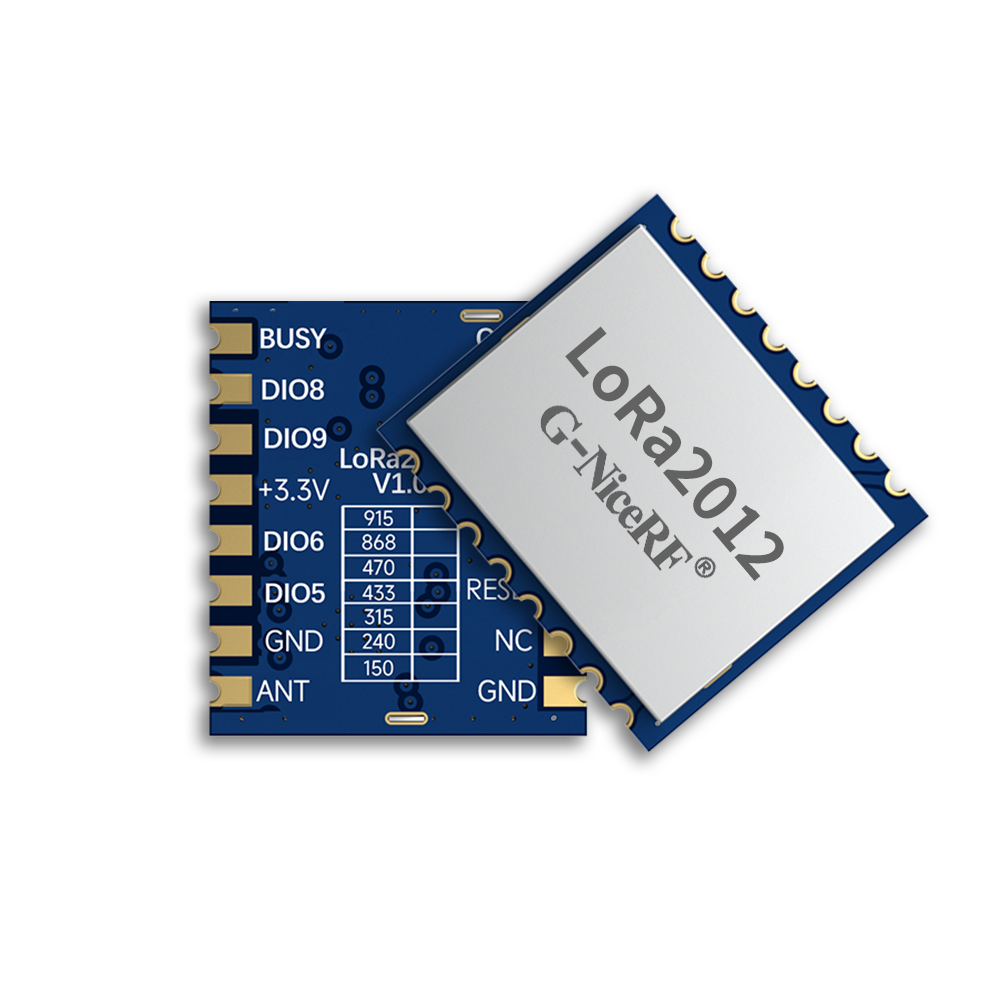

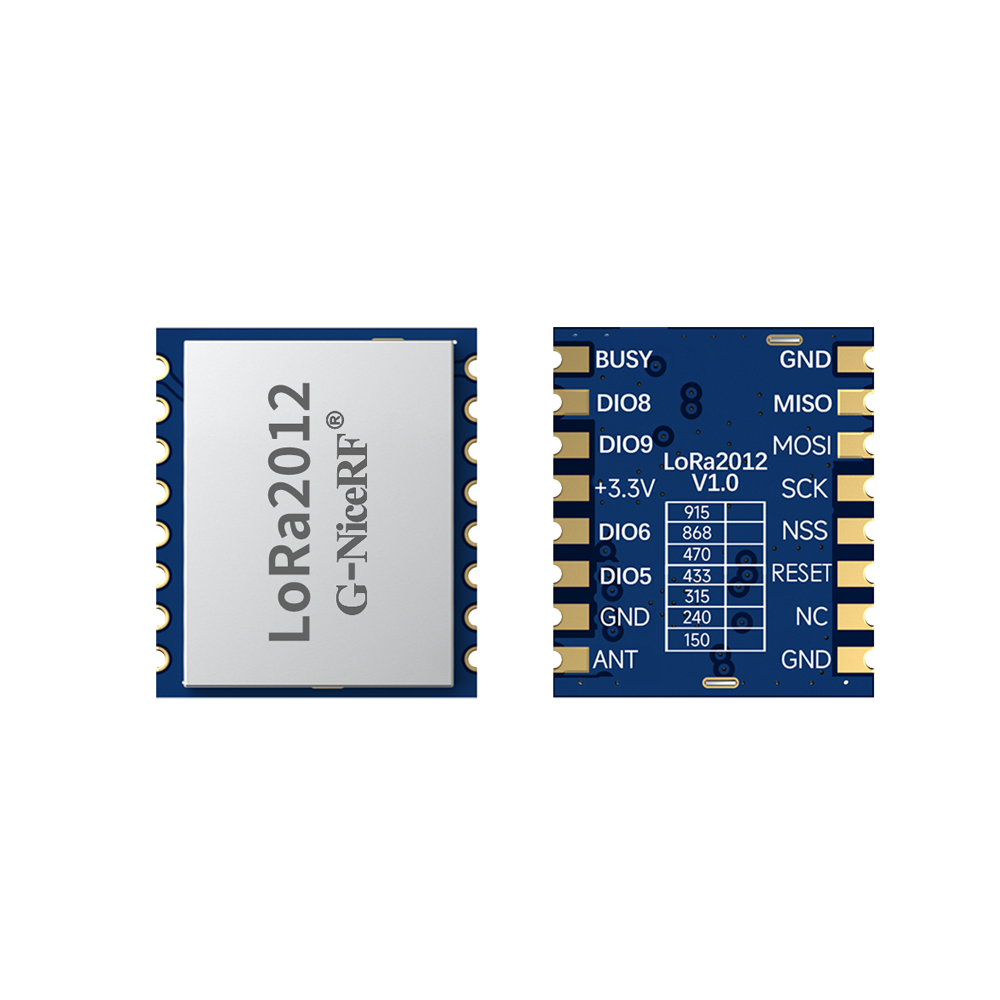

LoRa2012 LoRa無線通信模塊正反面對比圖，展示屏蔽罩和接口引腳絲印

LoRa2012 LoRa無線通訊模塊

LoRa2012 是一款基于 Semtech LR2012 芯片的 LoRa 無線通訊模塊，集成第四代 LoRa IP 核，支持 Sub-GHz / ISM 頻段，兼容 LoRaWAN 協議，支持 FSK、LoRa、OOK 多種調制方式，可應用于智慧農業、智能家居、遠程灌溉、工業制造、無人機等場景。模塊支持 433/470/868/915MHz 常用頻段，可定制 150–960MHz 頻率，最大發射功率 22dBm，Sub-GHz 接收靈敏度最高可達 -143dBm。

聯系我們

規格書&附件下載

產品規格書：LoRa2012 LoRa無線通訊模塊 V1.0

封裝尺寸：LoRa2012 封裝

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸

系列產品

參數	測 試條件	最小	典型	最大	單位
工作電壓范圍		1.8	3.3	3.6	V
工作溫度范圍		-40	25	85	℃
最大輸入信號			10		dBm
電流消耗
發射電流	@433MHz		< 110		mA
	@868/915		< 120
	@3.3v,@DCDC,Sub-GHz		< 6		mA
	@3.3v,@LDO,Sub-GHz		<9.3		mA
休眠電流	@3.3v		≤ 2		uA
射頻參數
頻率范圍	@433MHz	400		460	MHz
	@470MHz	470		510	MHz
	@868MHz	850		890	MHz
	@915MHz	900		940	MHz
發射功率	@Sub-GHz	19	21	22	dBm
接收靈敏度	BW=62.5KHz,SF=12 @sub-GHz		-143		dBm
接收靈敏度	BW=125KHz,SF=10 @sub-GHz		-136		dBm
頻率誤差	@Crystal		10		ppm
頻率誤差	@TCXO		0.5		ppm
調制速率(@sub-GHz)	@LoRa	0.0458		125	Kbps
調制速率(@sub-GHz)	@FSK,@433MHz-960MHz	0.5		2000	Kbps

產品特點

低頻段：433/470/868/915MHz（可定制150～960MHz的頻率）

Sub-GHz接收靈敏度高達 -143dBm @BW=62.5KHz,SF=12
內置靜電保護電路
LoRa 最高可達 125 Kbps
第四代LoRa IP技術
多擴頻因子同時接收
增強型CAD(信道活動檢測)
更高的頻率偏移容限(適應惡劣射頻環境)
支持多種主流通訊協議
開闊地Sub-GHz傳輸距離為5000米以上
發射功率可調，最大22dBm
休眠電流≤2uA
接收電流小于7mA

應用領域

無人機應用
智慧農業 / 智能家居
遠程灌溉
工業制造

LORA2012典型應用電路

lora2021腳位定義

腳位編號	引腳定義	I/O	描述
1,8,10	GND		接電源負極
2	MISO	O	SPI數據輸出
3	MOSI	I	SPI數據輸入
4	SCK	I	SPI時鐘輸入
5	NSS	I	SPI片選輸入
6	RESET	I	復位觸發輸入,具體見芯片規格書
7	NC
9	ANTA ANT		@sub-GHz頻段天線接口，外接50歐天線
11	DIO5	IO	多用途數字接口，具體見芯片規格書
12	DIO6	IO	多用途數字接口，具體見芯片規格書
13	+3.3V		接電源正極
14	DIO9	IO	多用途數字接口，具體見芯片規格書
15	DIO8	IO	多用途數字接口，具體見芯片規格書
16	BUSY	O	用于狀態指示，詳情查看芯片資料

lora2012機械尺寸

型號	認證	發射功率	頻率(MHZ)	尺寸
LoRa2021F33-2G4		1W/2W	Sub-G/2400	21393.3
LoRa2021		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121F33-1G9			Sub-G/S	39213.3
LoRa1121F33-2G4		1W/2W	Sub-G/2400	39213.3
LoRa1120		160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa1121	FCC/CE	160mW/22dBm	Sub-G/2400/S	19.7152.2
LoRa-CC68-868	CE	160mW/22dBm	868	16162.1
LoRa-CC68-915	FCC	160mW/22dBm	915	16162.1
CC68-C1	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-TCXO	FCC/CE	160mW/22dBm	433/470/868/915	16162.1
LoRa-CC68-X1		160mW/22dBm	433/470/868/915	12.513.81.8
LoRa1262-868	CE	160mW/22dBm	868	16162.1
LoRa1262-915	FCC	160mW/22dBm	915	16162.1
LoRa1268		160mW/22dBm	433/470	16162.1
LoRa1262F30		2W/33dBm	868/915	38204
LoRa1268F30		2W/33dBm	433/470	38204
LoRa1268F30-mini		1W/30dBm	433/470	26.4162.7
LoRa1276-C1-868	CE	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1276-C1-915	FCC/IC	100mW/20dBm	150/433/470/868/915	16162.1
LoRa1278-C1	CE	100mW/20dBm	150/433/470	16162.1
LoRa1278		100mW/20dBm	150/433/470	1717.32.3
LoRa1276-915	FCC	100mW/20dBm	150/433/470/868/915	1717.32.3
LoRa1278F30		1W/30dBm	150/433/470	38204
LoRa1276F30		500mW/27dBm	150/433/470/868/915	38204
LoRa1280		17.78mW/12.5dBm	2400	16162.1
LoRa1281		17.78mW/12.5dBm	2400	16162.1
LoRa1280-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1281-TCXO	FCC/CE	17.78mW/12.5dBm	2400	16162.1
LoRa1280-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa1281-C1		17.78mW/12.5dBm	2400	14.520.52
LoRa128XF27	FCC/CE	500mW/27dBm	2400	31.515.83.2
LoRa1280F27-TCXO		500mW/27dBm	2400	31.515.83.2
LoRa-STM32WLE5		160mW/22dBm	433/470/868/915	17*14
RF4463Pro-433	FCC/CE/IC	100mW/20dBm	433	1717.32.4
RF2401F20	CE/FCC/ IC/TELEC	100mW/20dBm	2400	13.0219.22.1
SA618F30-FD	全雙工	1W/30dBm	410-490 MHz	24*39.3
