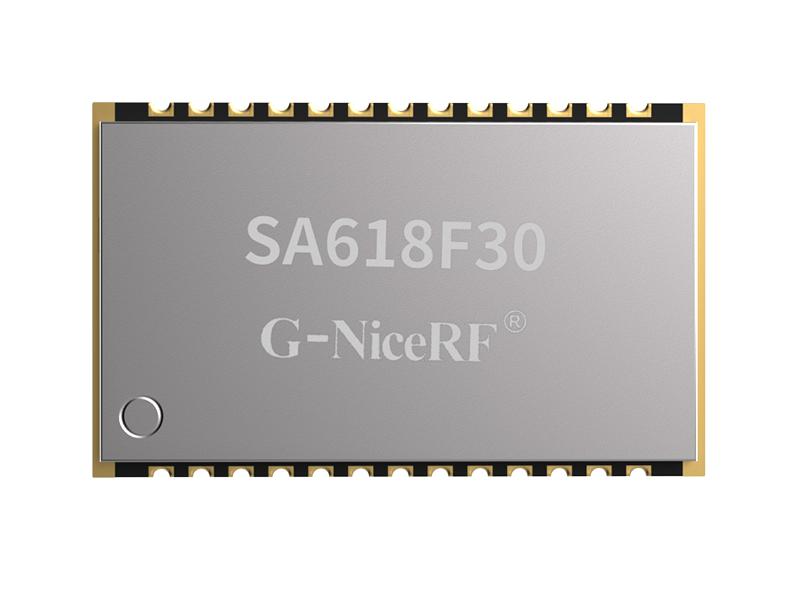

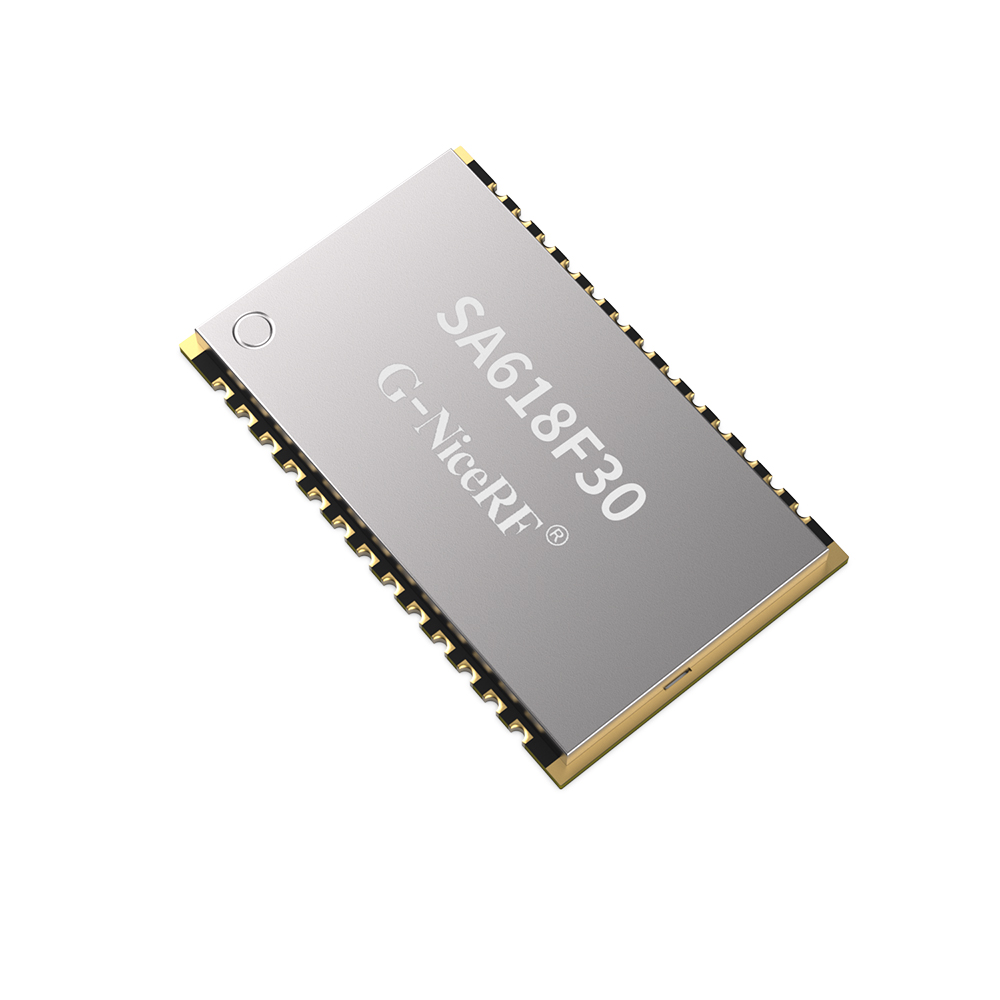

SA618F30 ：1W 遠距離全雙工無線音頻模塊數據+語音傳輸

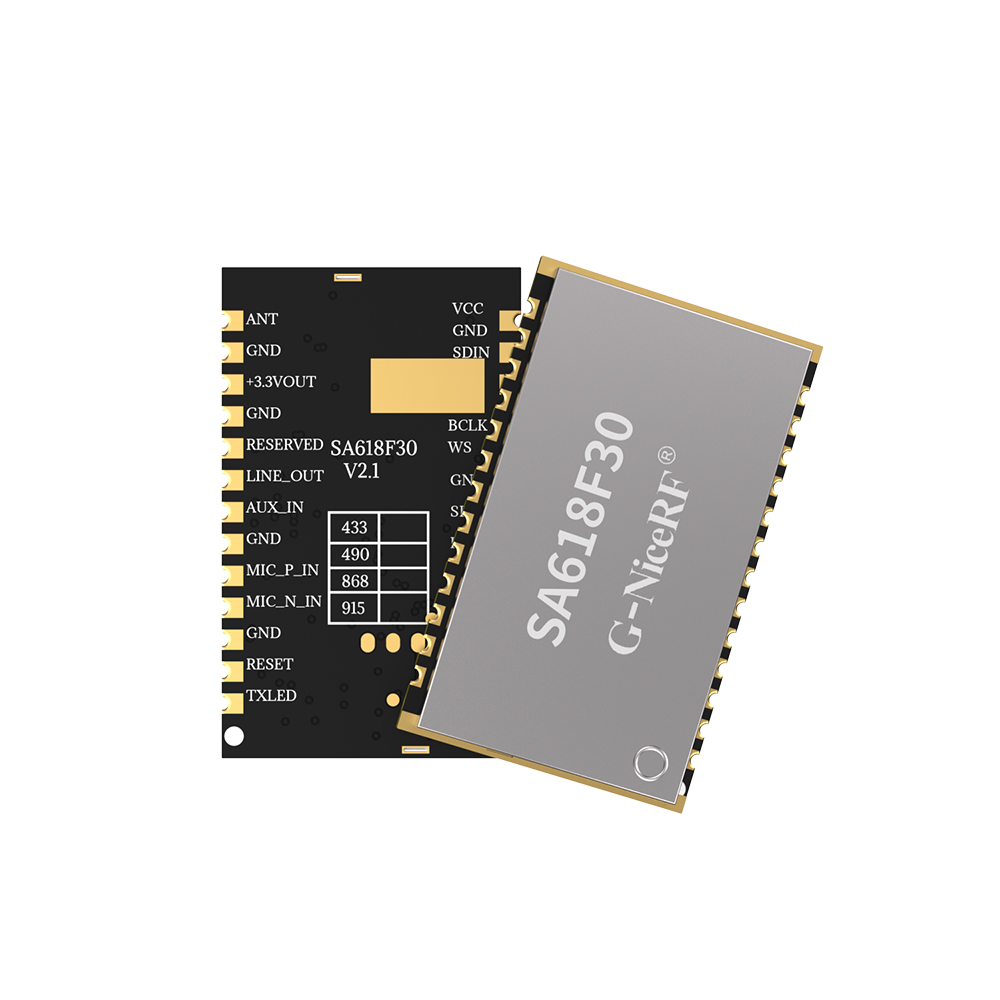

SA618F30是一款高性價比、高集成的大功率全雙工無線音頻模塊，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。

SA618F30嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA618F30 1W 遠距離全雙工無線音頻模塊V1.2.pdf

其它附件：SA618串口通訊協議V1.12

PC軟件：SA618 SA628 series configuration tool_V1.1.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA628軟件設置連接視頻(1).mp4

其它附件：SA618系統模塊解決ＴＤＤ噪音的方法 .pdf

封裝尺寸：sa618f30_package.zip

其它附件：SA6x8_915_V2.1.zip

產品簡介

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸(單位：mm)

系列產品

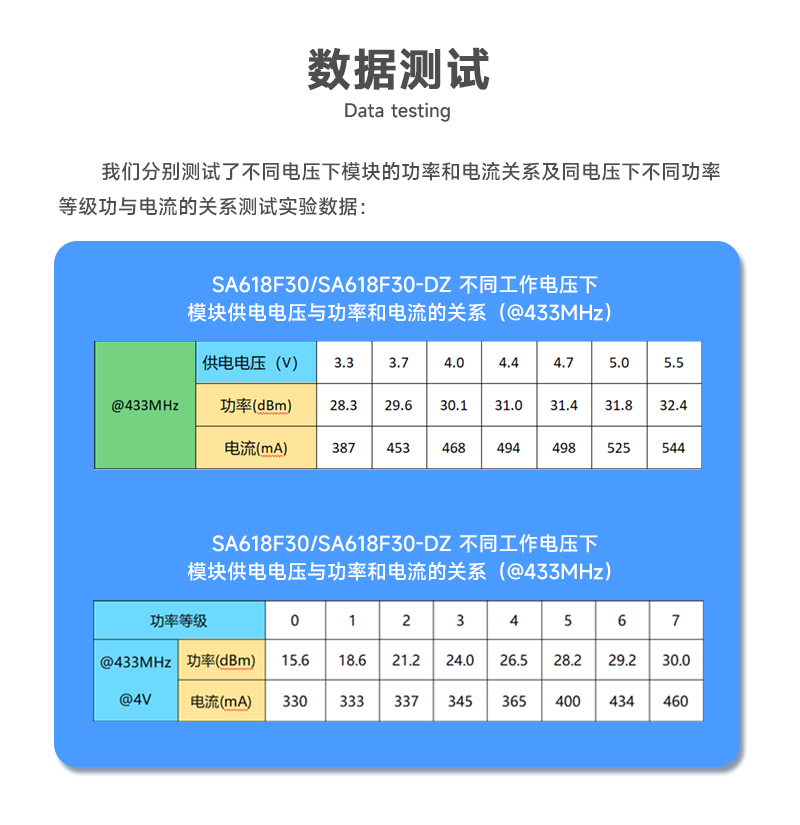

對講機模塊全雙工對講模塊數字+模擬 OTA空中升級遠距離傳輸雙天線定制數據測試應用場所

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			10	20	uA
接收電流	@無音頻輸出		50	55	mA
發射電流（高功率）	4v,@30dBm		450	500	mA
射頻參數
工作頻率范圍	UHF	410		480	MHz
可定制頻率范圍		150		960	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	@5V	16		32	dBm
發射帶寬			500		KHz
接收靈敏度			-117		dBm
音頻參數
調制靈敏度			10	100	mV
接收信噪比			90		dB
頻率響應		60		3800	Hz
音頻輸出功率（line out)	負載16歐			40	mW
延時參數	2通道	80	100	120	ms
	3通道	120	160	180	ms
	4通道	160	200	240	ms
	6通道	240	300	360	ms
	8通道	320	400	480	ms

產品特點

頻率范圍：410-480 MHz (可定制150-960 MHz)
最多8個設備同時發射（接收不限）
支持回音消除功能
8方動態變化
按鍵對講和VOX對講雙模式
MESH組網

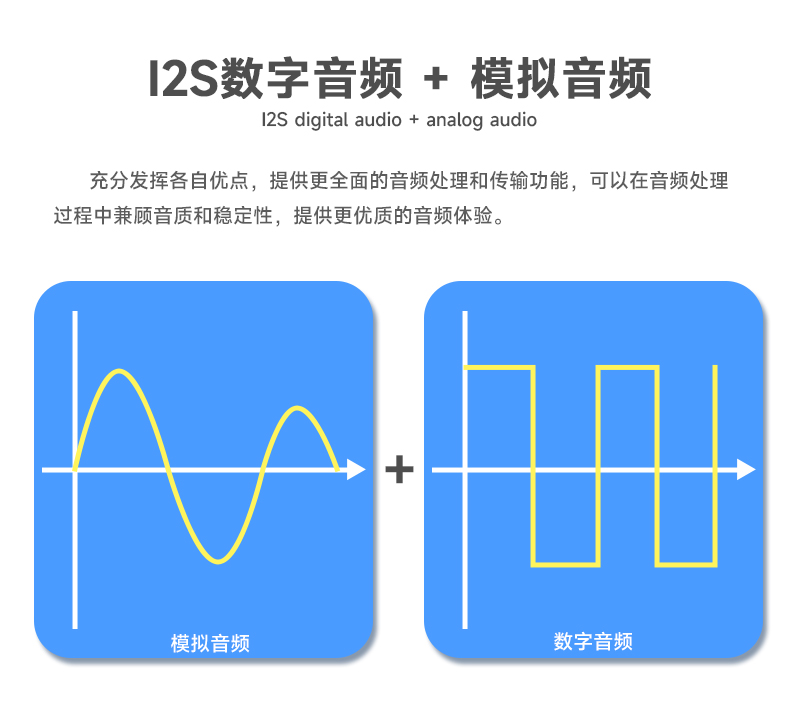

I2S數字音頻 + 模擬音頻
Line In + Mic輸入
支持數據傳輸
休眠低功耗

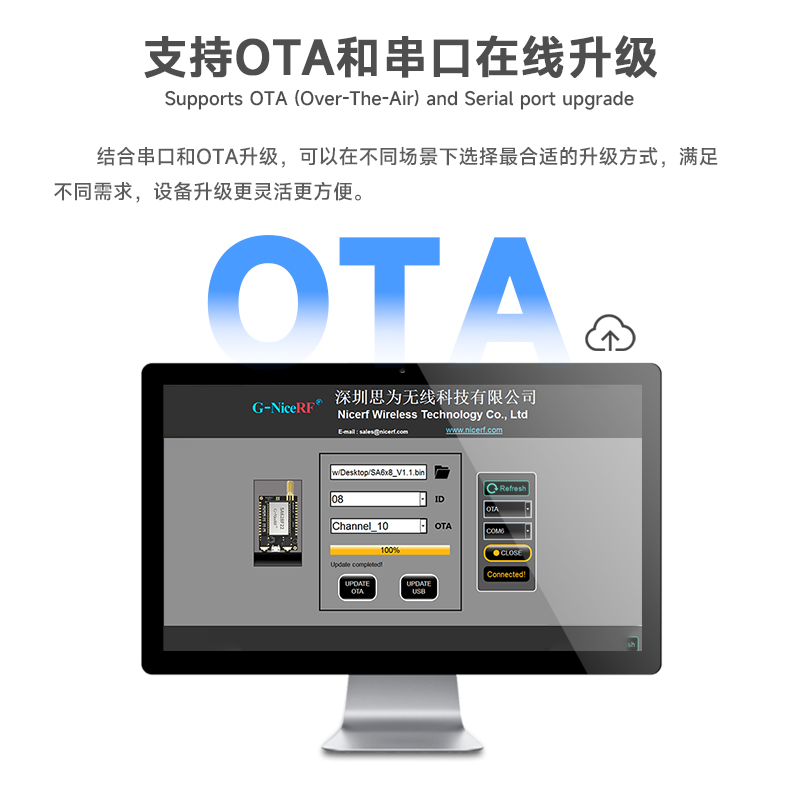

支持OTA和串口升級
開闊地傳輸距離為3-4公里
高接收靈敏度：-117 dBm
高集成小體積

應用領域

高端全雙工對講機
會議電話系統
耳麥式對講機
樓宇小區安防系統
特種場景的安保
特殊工種作業對講

模擬輸入模擬輸出應用電路

SA618F30模擬輸入模擬輸出應用電路

IIS 輸入輸出應用電路

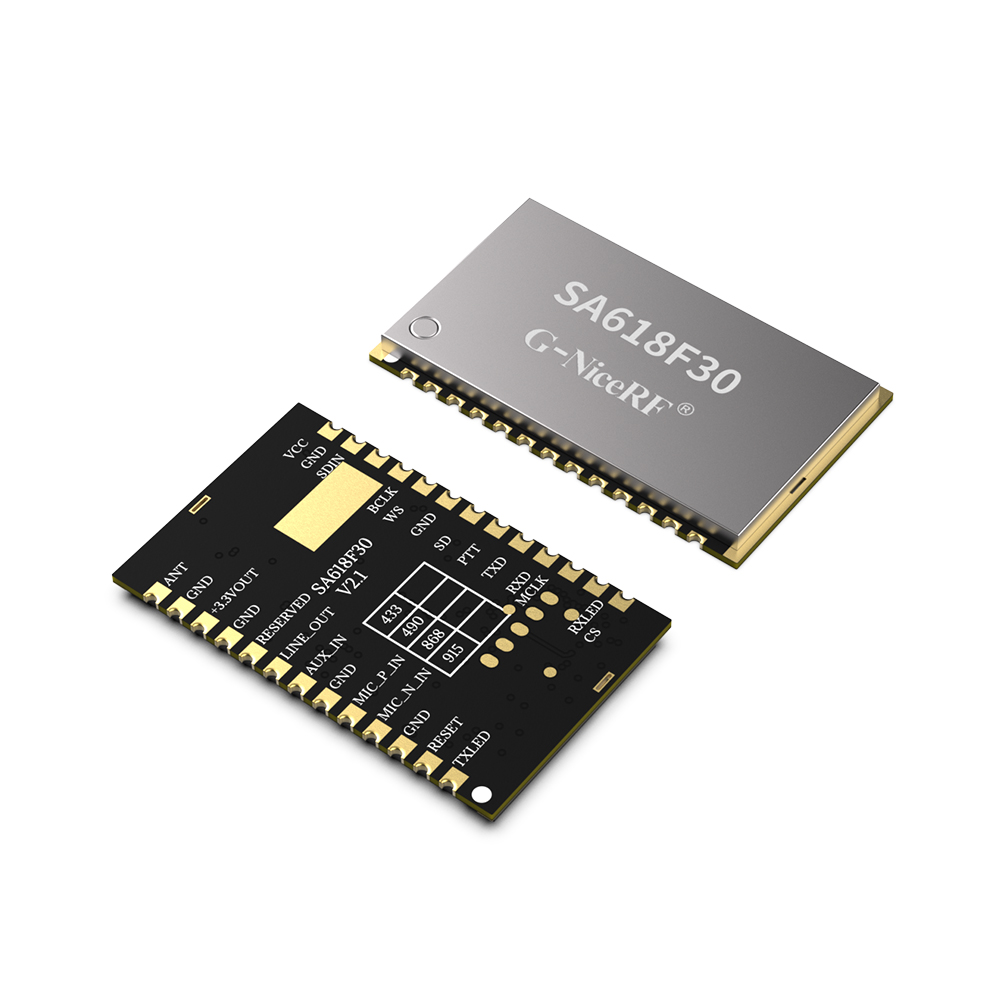

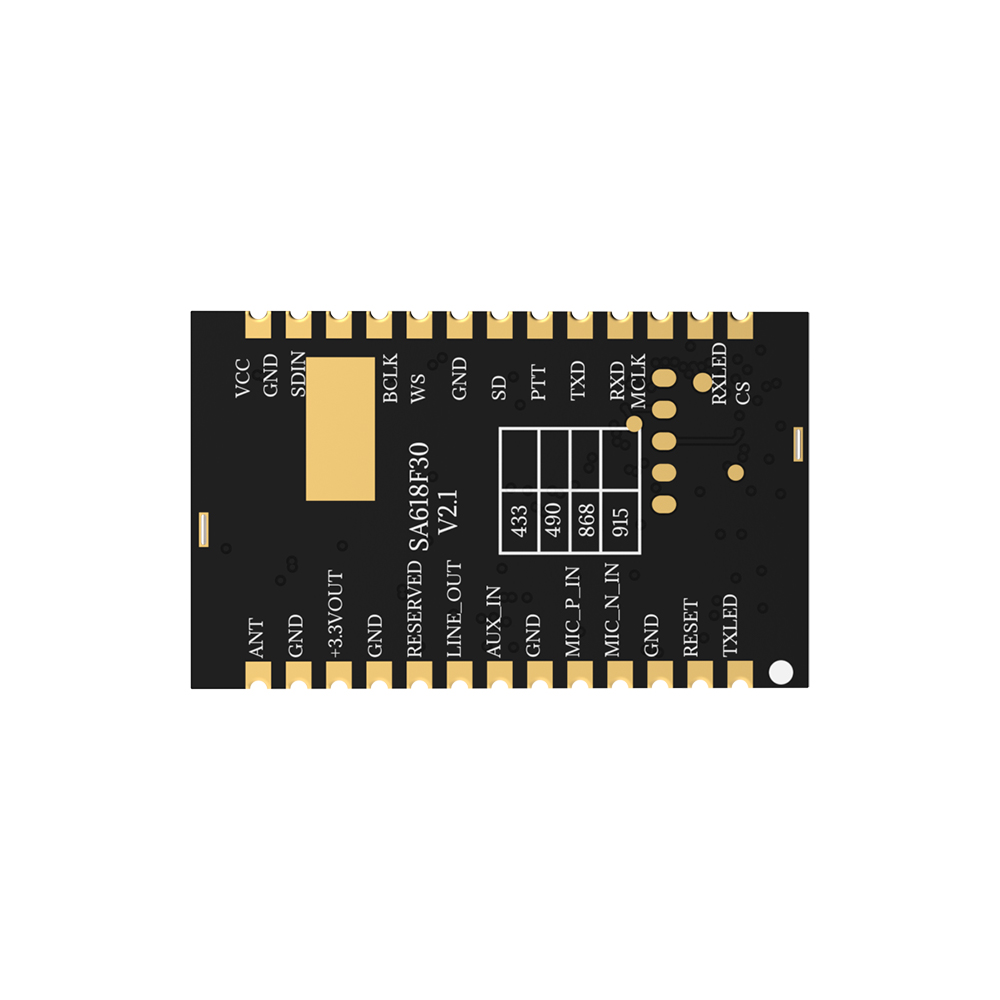

SA618F30腳位定義

腳位編號	引腳定義	輸入/輸出	描述
1	TXLED	O	外接發射指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
2	RESET	I	模塊復位腳，拉低時間大于5ms模塊復位
4	MIC_N_IN	I	外接咪頭的負極，需串220nH電感，參考典型電路。
5	MIC_P_IN	I	外接咪頭的正極，需220nH電感，參考典型電路。
3,6,10, 12,15,19	GND		接電源負極
7	AUX_IN	I	外接音頻輸入信號，最大1VRMS
8	LINE_OUT	O	可外接16歐的耳機，需外加LC低通濾波電路，濾除射頻干擾，參考典型電路。
9	RESERVED		模塊測試腳，用戶懸空不接
11	+3.3VOUT		3.3V輸出，可外接50mA負載
13	ANT		射頻信號輸出，接50歐天線
14	VCC		接電源正極(可外接3.3-5.5V)
16	SDIN	I	外接I2S(電壓0-3.3v)
17	BCLK	O	外接I2S(電壓0-3.3v)
18	WS	O	外接I2S(電壓0-3.3v)
20	SD	O	外接I2S(電壓0-3.3v)
21	PTT	I	模塊發射腳，拉低模塊進入發射模式，有內部上拉，默認高電平輸出
22	TXD	O	模塊串口發送腳(電壓0-3.3v)
23	RXD	I	模塊串口接收腳(電壓0-3.3v)
24	MCLK	O	外接I2S(電壓0-3.3v)
25	RXLED	O	外接接收指示燈，低電平點亮，正常高電平輸出(要外接1K左右限流電阻)
26	CS	I	模塊休眠腳，高電平工作，低電平休眠.有內部上拉，默認高電平。

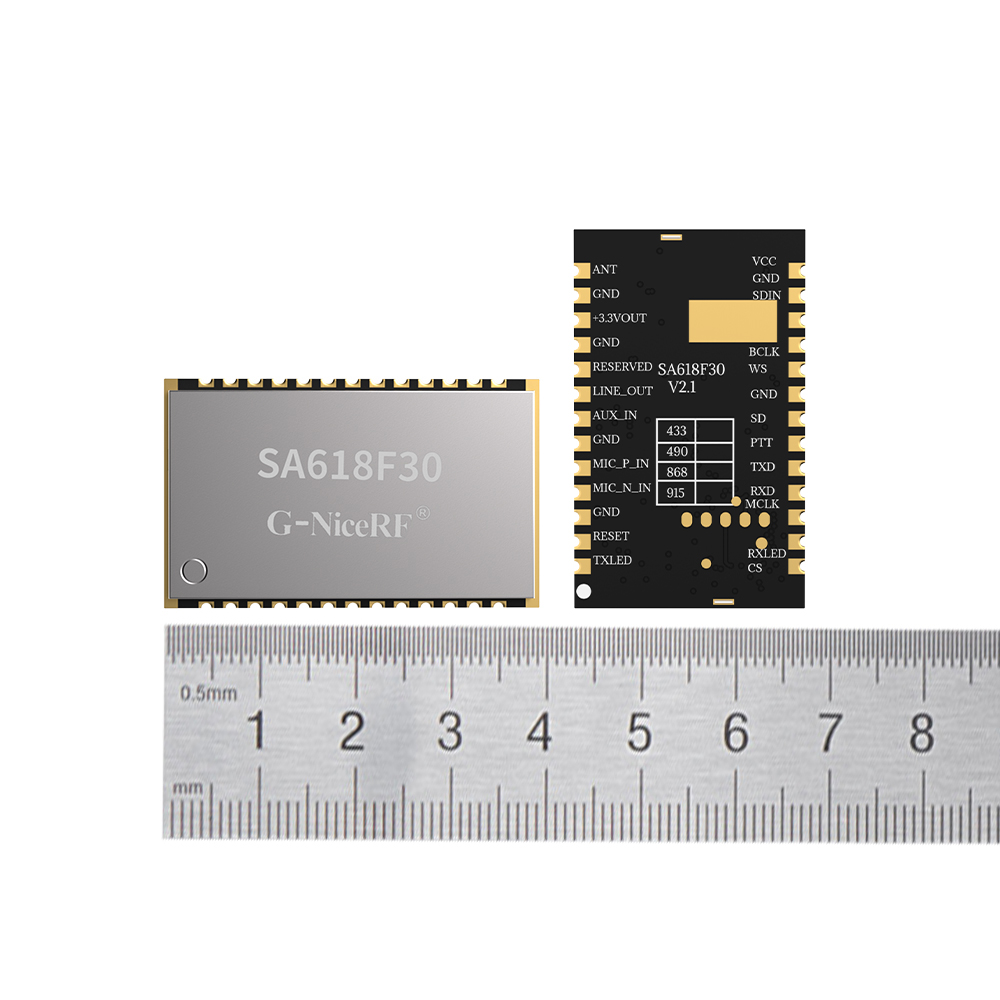

SA618F30機械尺寸

厚度：3.2mm

型號	認證	輸出功率	頻率（MHz）	尺寸	特點
SA618F22		160mW/22dBm	420~510	30.220.13.28	8通道并發,MESH -低功耗睡眠回聲消除 OTA升級
SA618F22-C1	FCC/CE	160mW/22dBm	420~510	30.220.13.28	優化音頻算法，8人同享最高音質
SA618F30		1W/32dBm	410~480	39.3243.2	8通道并發,MESH -低功耗睡眠回聲消除 OTA升級
SA618F30-C1		1W/32dBm	410~480	39.3241.8	優化音頻算法，8人同享最高音質

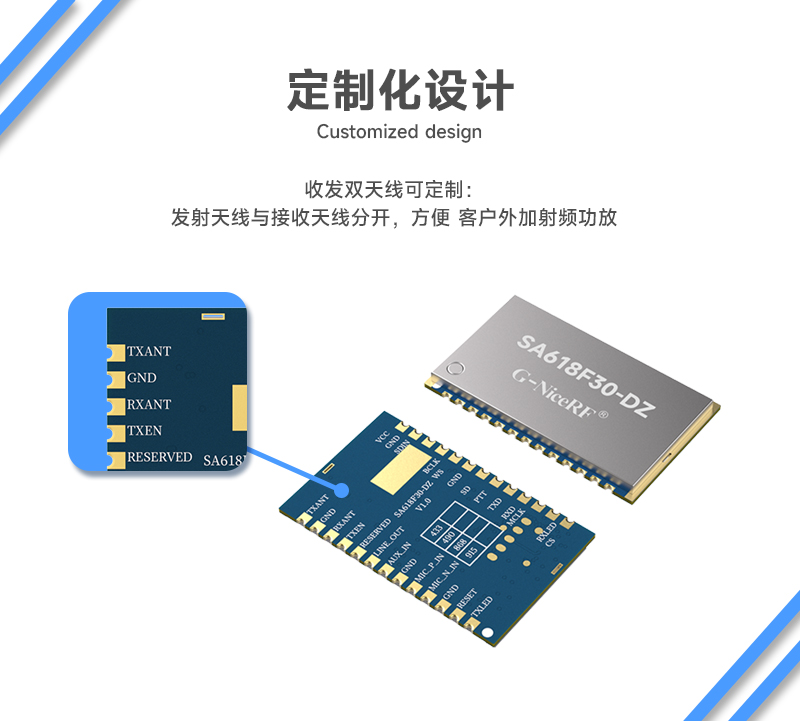

SA618F30-DZ		1W/32dBm	410~480	39.3241.8	雙天線設計
SA618F30-FD		1W/32dBm	410~480	39.3241.8	8通道全雙工
SA628F22		160mW/22dBm	420~510	48.10*33.94	SA618F22應用板
SA628F22Pro		160mW/22dBm	420~510	48.10*33.94	SA628F22基礎上增加降噪功能
SA628F30		1W/32dBm	410~480	57.9*36.6	SA618F30應用板
SA628F39		8W/40dBm	400~470	1049046.2	8W大功率全雙工音頻模塊
NR60		/	/	14101.85	降噪音頻模塊
PA01F39			150-190MHz,300-350MHz，400-470MHz	5503*24.08	FEM功率放大模塊，低噪聲放大
